Программа "Инспектирование поверхностей" для TS16 Captivate

Приложение позволяет сравнивать проектные данные и реальные измерения роботизированного тахеометра, формировать различные отчёты, карты цветовых отклонений между результатами, а также анализировать отклонения между измеренными точками и проектными данными в различных форматах. Примерами инспектирования могут являться следующие объекты: фасады зданий и сооружений, резервуары, градирни, дымовые трубы, борта карьеров, объекты, на которых выполняется периодический деформационный мониторинг, дорожное покрытие, взлётно-посадочные полосы, тоннели, облицовочные работы и внутренняя отделка помещений.
Особенности

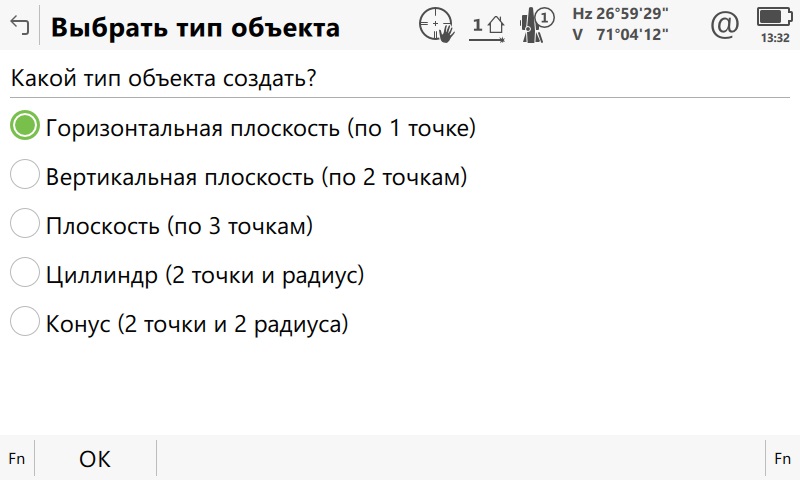

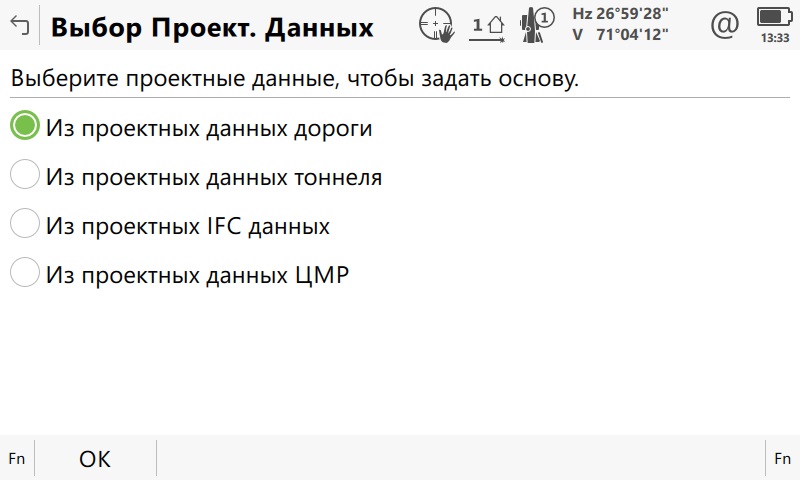

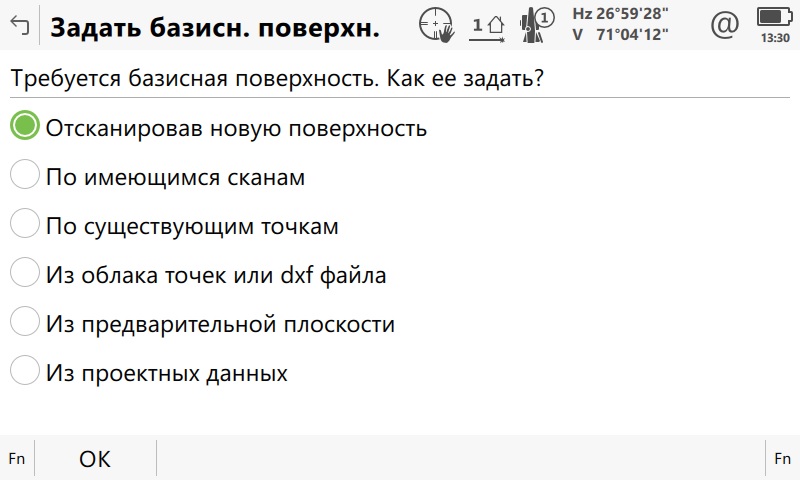

Задание проектной (базисной) поверхности по существующим точкам, из DXF-файла, из предварительной плоскости (горизонтальной, вертикальной, наклонной и пр.), из проектных данных (ЦММ, IFC и пр.)

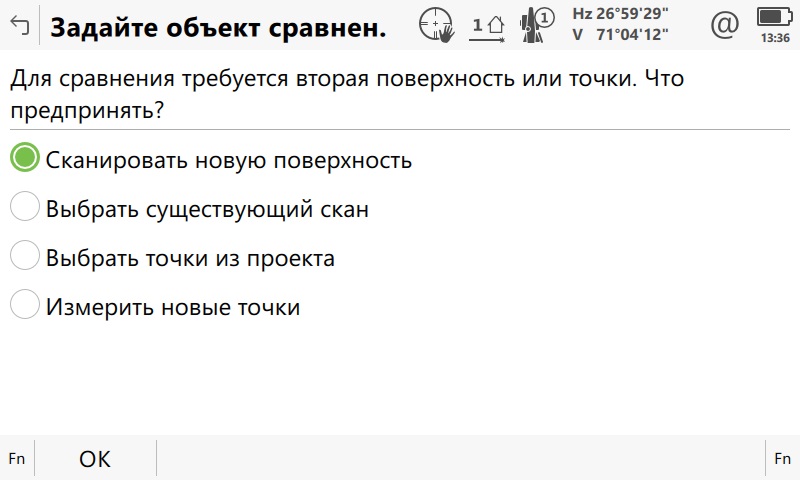

Создание инспектируемой поверхности по существующим точкам проекта или измерениям роботизированного тахеометра

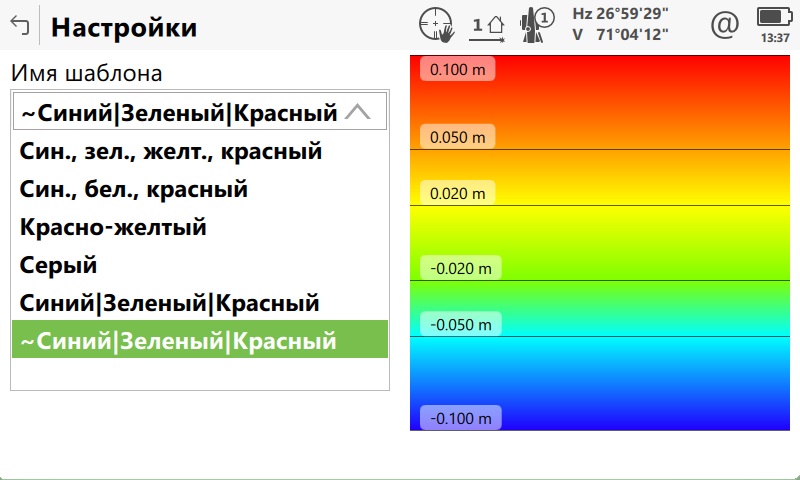

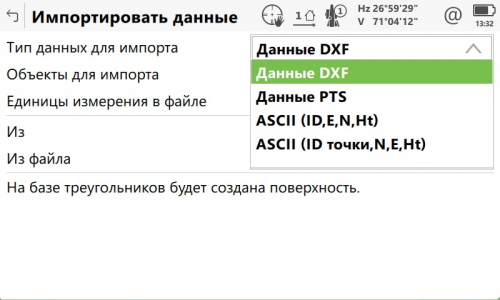

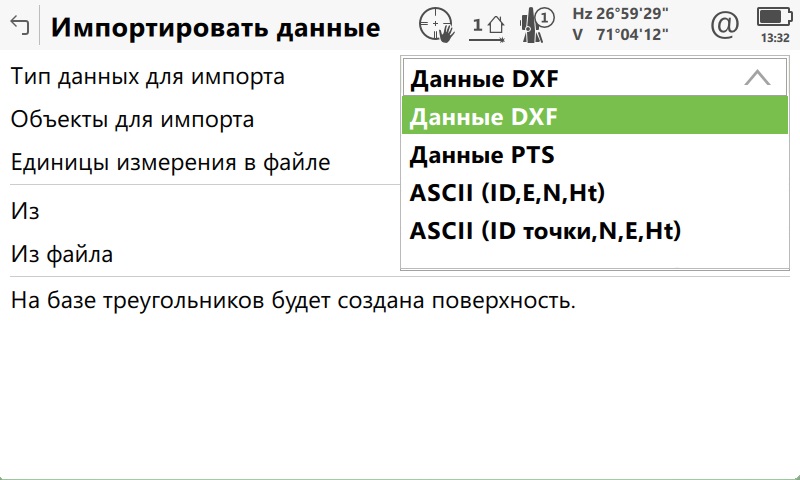

Формирование и импорт с периферийных устройств (SD-карта или USB-накопитель) карт цветовых отклонений для дальнейшего инспектирования

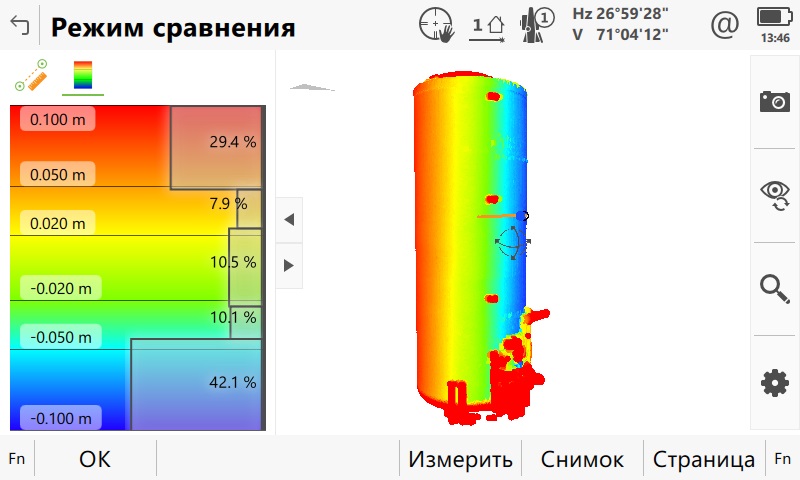

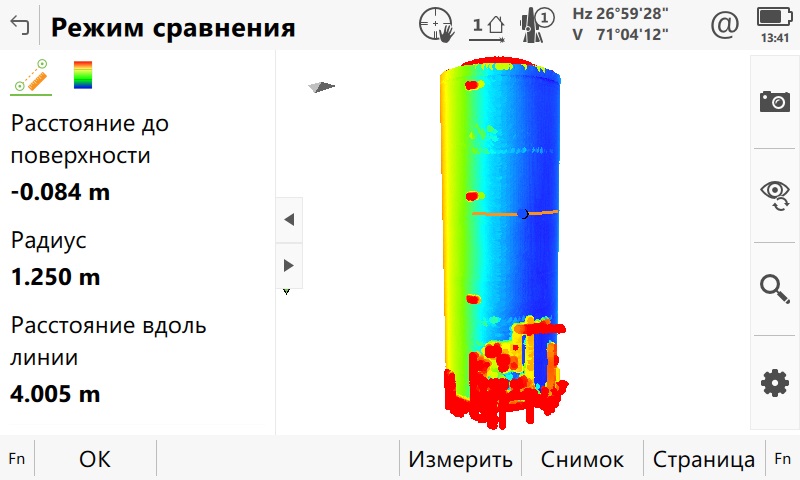

Визуализация результатов сравнения в 3D с возможностью выбора любой области для анализа значений отклонений между измеренными точками и проектными данными

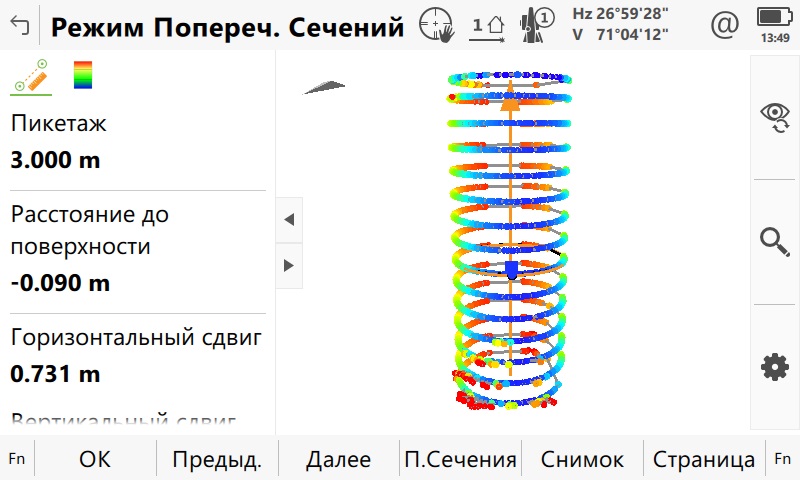

Инструментарий создания поперечных сечений с заданием интервала между ними для инспектирования тоннелей, шахт, резервуаров и т.д.

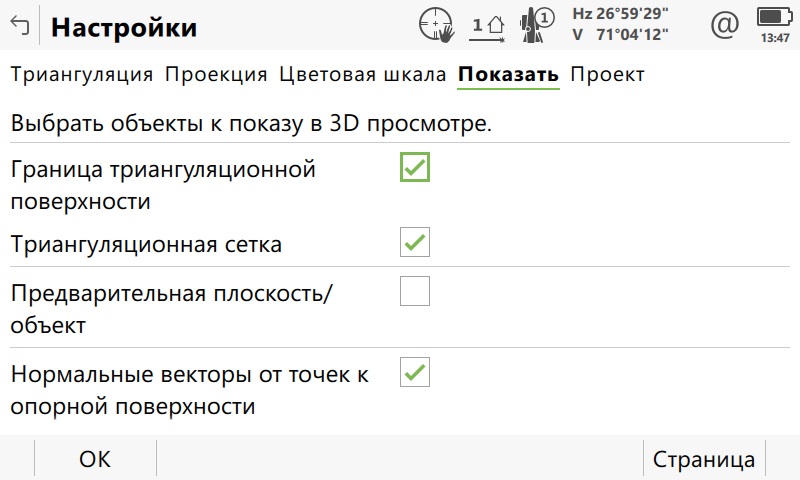

Отображение границы, сетки триангуляционной поверхности и построение нормальных векторов от точек к проектной (базисной) поверхности

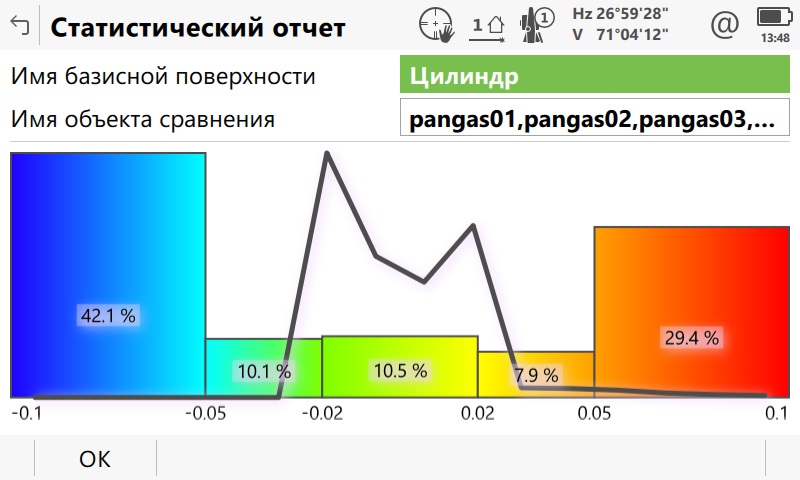

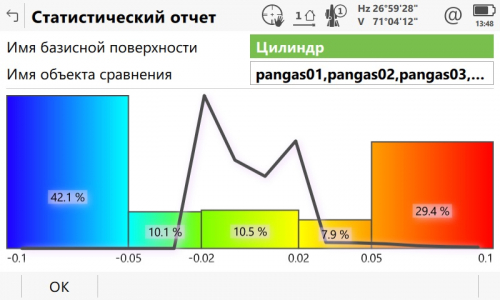

Создание статистического отчёта по результатам инспектирования поверхностей в виде гистограмм на борту роботизированного тахеометра

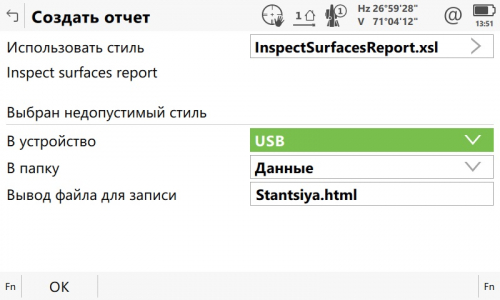

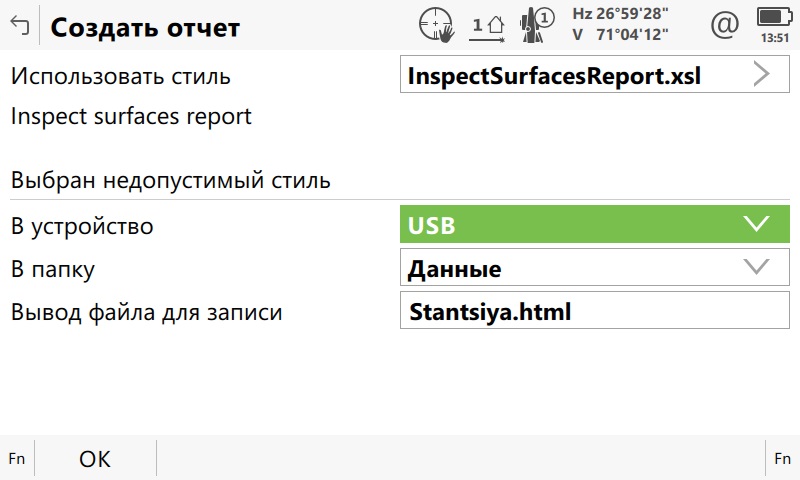

Формирование отчёта после завершения сравнений поверхностей с пользовательскими настройками
